Fjerning av plattformer – krav og prosedyre

person av Finn Harald Sandberg, Norsk Oljemuseum
På begynnelsen av 1990-tallet ble det klart at flere olje- og gassfelt nærmet seg slutten av sitt produksjonsliv. Det ble derfor nødvendig å samle og utvide ulike lover og bestemmelser. Med vedtaket av Petroleumsloven 29. november 1996, ble det for første gang krav om regulering knyttet til prosessen med å stenge ned og fjerne plattformer og andre store petroleumsanlegg skulle gjennomføres.
— Fjerning av Ekofisk 2/4 FTP. Foto: Ukjent/conocoPhillips
© Norsk Oljemuseum

Nedstenging innebærer at man fjerner hele eller store deler av de fysiske installasjonene/ plattformene på feltet og at alle brønner må tettes igjen uten fare for lekkasjer fra reservoaret (plugging).

fjerning
Demontering av 2/4 T. Foto: Kjetil Alsvik/ConocoPhillips

Vekt av stål og utstyr på faste plattformer som skal fjernes utgjør nesten 1,8 millioner tonn. Det meste av dette må løftes av ute på feltet med tungløftefartøy for så å fraktes til land for rensing og destruering. I noen tilfeller kan hele dekksanlegget løftes i ett stykke (hvis vekten er mindre enn 20 000 tonn).

De flytende plattformene kan slepes til land hvor de kan håndteres av kraner som finnes på verkstedene som skal rense og destruere anleggene. Til sammen utgjør vekt av stål og utstyr på disse plattformene omtrent 1,1 millioner tonn. Sannsynligvis vil betongdelen av de få flytende betongplattformene bli senket på dypt vann.

I tillegg kommer alle de store Condeep-plattformene (i alt 10) og ikke minst alle de ulike undervannsinstallasjonene på de mange feltene som er spredt fra Barentshavet til danskegrensen.

Siden oppstarten i 1966 var det ved utløpet av 2015 blitt boret totalt 6283 brønner på norsk sokkel (NKS). Dette tallet inkluderer lete-, avgrensnings-, produksjons- og injeksjonsbrønner boret i Nordsjøen, Norskehavet og Barentshavet. Brønner som regnes som en del av produksjonen utgjør 4731 og av disse var nesten 60 prosent ikke lenger i bruk. Det gjenstod omtrent 600 brønner som skulle plugges.

Fjerning av plattformer vil derfor i de nærmeste årene bli en stor og omfattende aktivitet, som i stor grad vil kunne komme norsk industri til gode. Den foreløpige verdien av fjerningsarbeidet ble i en masteroppgave fra 2018 anslått til mer enn 500 milliarder kroner.[REMOVE]Fotnote: Vikane, Allen «Development of a Decommissioning Cost Estimating Model for Oil and Gas Fields on the Norwegian Continental Shelf» Master Thesis 2018: 215.

Historisk oversikt

fjerning av plattformer,

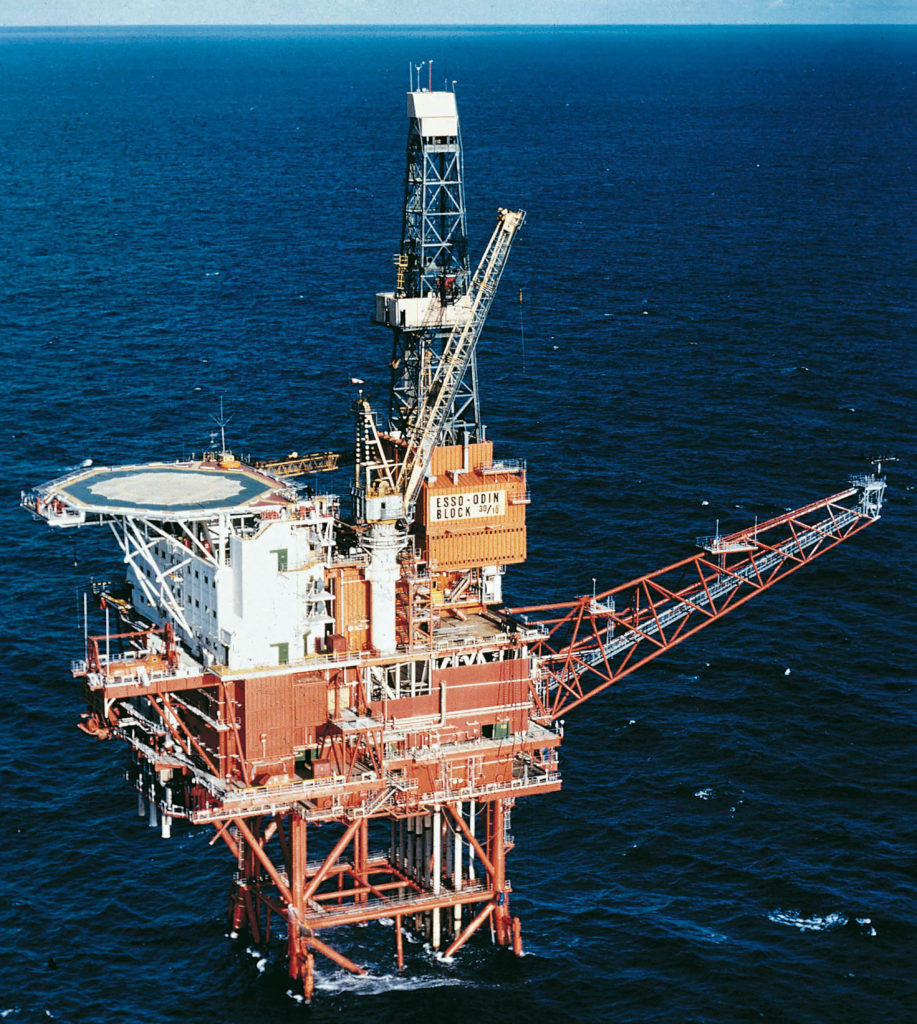

Odin-plattformen på Friggfeltet. Foto: Ukjent/Norsk Oljemuseum

Odin-plattformen, som ble regnet som en del av Frigg-området, ble demontert av Aker Maritime i 1996/97 og skipet til Stord. Det var den første komplette produksjonsplattformen som ble fjernet fra norsk sokkel. Ved demonteringen ble 98 prosent av plattformen resirkulert.[REMOVE]Fotnote: Kulturminne Frigg, «Odin,» [Internett]. Available: http://www.kulturminne-frigg.no/modules/module_123/proxy.asp?C=24&I=155&D=2&mid=21. [Funnet 31.01. 2019]. I Ekofiskområdet var det plattformene på Cod og Edda som ble de første som ble fjernet. I alt er produksjonen avsluttet i følgende felt (pr. 1.1.2019[REMOVE]Fotnote: Oljedirektoratet «Faktasider» [Funnet 31.01.2019]:

Bilde av tabell

Nedstenging og fjerning av offshoreanlegg på norsk kontinentalsokkel er altså ikke en ny industri, men bortsett fra de store Frigg- og Ekofisk I-prosjektene, har det vært liten aktivitet i årene siden produksjonen fra olje- og gassfelt begynte å avta i 2005. Imidlertid vil aktiviteten vokse jevnt i de kommende årene, da flere og flere felts driftskostnader overgår inntektene.

Selv om loven ikke la noen krav om hvordan plattformer skulle fjernes før mot slutten av 90-tallet, hadde myndighetene fra seint på 80-tallet krevd at det skulle beregnes en kostnad for fjerning allerede ved innlevering av Plan for utbygging og drift. Basert på disse estimatene ble også lisensgruppen pålagt å sette av midler for den fremtidige fjerningen.

«Avslutning av petroleumsvirksomhet» er underlagt bestemmelsene i Petroleumsloven. Rettighetshaverne[REMOVE]Fotnote: Rettighetshaver er et selskap som har fått tildelt eierandel i en utvinningstillatelse. er ansvarlige for å utarbeide en plan for avslutning og disponering av feltets innretninger i god tid (2-5 år) før produksjonen på feltet stenges. Lovens forskrifter stiller krav til innholdet i avslutningsplanen.

Avslutningsplanen skal bestå av to deler; en disponeringsdel og en konsekvensutredning. Nasjonale krav til disponering av offshore innretninger følger anbefalingene gitt gjennom internasjonale avtaler.

Konsekvensutredningen skal inneholde en beskrivelse av virkninger for vurderte disponeringsløsninger innenfor miljø og samfunn.[REMOVE]Fotnote: Equinor (August 2018) Avslutningsplan Statfjord A Konsekvensutredning.

FNs havrettskonvensjon (UNCLOS) gir rammebetingelser for fjerning av overflødige innretninger etter endt bruk. Basert på denne har Den internasjonale sjøfartsorganisasjonen (IMO) utarbeidet retningslinjer for å sikre fri ferdsel til sjøs (IMO, 1989). Retningslinjene er ikke bindende, men gir anbefalinger vedrørende avvikling av utrangerte offshoreinnretninger.

Generelt kreves fjerning av faste innretninger med en vekt av stålunderstell over 4000 tonn i områder med vanndyp mindre enn 75 m, og minimum 55 m fri seilingshøyde over etterlatte innretninger i dypere områder.

fjerning
OSPAR sin logo

For det nordøstlige Atlanterhavet, inkludert Nordsjøen, har Oslo-Paris-konvensjonen (OSPAR) etablert spesifikke kriterier knyttet til disponering av overflødige offshore innretninger. OSPAR beslutning 98/3 gir et generelt forbud mot dumping eller etterlatelse av overflødige offshore innretninger som ikke har noen videre funksjon (OSPAR, 1998). For stålunderstell kreves full fjerning dersom dette har en vekt under 10 000 tonn. Dekksanlegg (overbygninger) skal fjernes i sin helhet. Stålunderstellene på DP og PCP på Frigg-feltet veide ved installasjon henholdsvis omlag 9200 og 7600 tonn. De ble derfor krevd fjernet i henhold til OSPAR 98/3.

OSPAR-beslutningen åpner for unntak dersom nasjonale myndigheter viser at et unntak kan begrunnes utfra tekniske, sikkerhetsmessige eller miljømessige forhold. I den grad eksport av innretningen for opphogging utenlands blir aktuelt, finnes det avtaler gjennom EØS-avtalen som regulerer avfallseksport.[REMOVE]Fotnote: Aker BP (28.06.2018) Avvikling av de opprinnelige bore- og prosessplattformene på Valhall. Forslag til program for konsekvensutredning.

fjerning,
Ekofisk 2/4 T står igjen som et tomt skall. Foto: Kjetil Alsvik/ConocoPhillips

De store betongkonstruksjonene som for eksempel de store bunnfaste betongplattformene har vært gjenstand for slike unntaksvurderinger. På norsk sokkel har man akseptert at Ekofisktanken og Frigg-plattformene få stå (etter at dekksanleggene er fjernet) og det samme har skjedd på Brent- og Beryl-feltene på britisk side av midtlinjen.[REMOVE]Fotnote: Shell U.K., «BRENT BRAVO, CHARLIE AND DELTA GBS DECOMMISSIONING TECHNICAL DOCUMENT Shell Report Number BDE-F-GBS-BA-5801-00001,» February 2017.Klikk her for å endre… Oljedirektoratet har initiert to studier for å se på muligheter for fjerne betongkolossene i forbindelse med fremtidige nedstengninger.[REMOVE]Fotnote: Dr.techn.Olav Olsen, «11318-OO-R-0001-B Disponering av betonginnretninger,» 19.10.2010.[REMOVE]Fotnote: Dr. Techn. Olav Olsen «12635-01-OO-R-001 MARKEDSRAPPORT KNYTTET TIL AVSLUTNING OG DISPONERING AVSLUTNING OG DISPONERING AV UTRANGERTE INNRETNINGER» 23.04.2018.

Oljedirektoratets veiledning

Oljedirektoratet er et statlig fagdirektorat og forvaltingsorgan som ligger under Olje- og energidepartementet (OED).

Oljedirektoratets hovedmål er å bidra til størst mulig verdi for samfunnet fra olje- og gassvirksomheten gjennom en effektiv og forsvarlig ressursforvaltning. OD skal, i samarbeid med andre myndigheter, sikre at petroleumsvirksheten blir fulgt opp på en helhetlig måte. OD setter rammer, fastsetter forskrifter og fatter vedtak der dette er delegert.[REMOVE]Fotnote: Oljedirektoratets hjemmeside.

Plugging av brønner

Brønner kan enten bli midlertidig forlatt, hvis det er muligheter/planer for en fremtidig gjenåpning, eller permanent forlatt, hvor brønnen betraktes som forseglet evig (i praksis 600-700 år).[REMOVE]Fotnote: T. Øia and J. O. Spieler, “Plug and abandonment status on the Norwegian continental shelf,” 2015. En vanlig metode for å beskrive fasene ved å plugge en brønn er gitt av Oil & Gas UK.[REMOVE]Fotnote: Oil & Gas UK, “Guidelines on Well Abandonment Cost Estimation,” 2015. Denne framgangsmåten deler stengingen i tre faser og fire klassifikasjoner av kompleksitet. De tre faser er:

  1. Reservoaravstenging: pumping av kill fluid/drepevæske (En væske med en tetthet tilstrekkelig til åt forhindre væskeinngang i borehullet fra en hvilken som helst eksponert formasjon i reservoaret) i brønnen og montering av mekaniske plugger
  2. Midlertidig forlatelse: fjerning av rør og utstyr på havbunnen (alt over produksjonspakker), logging av eksisterende sement og installasjon av permanente barrierer.
  3. Fjerning av brønnhodet: fjernes med enten sprengstoff, skjæring med spesielt verktøy eller vann under høyt trykk.

(Bruk illustrasjon fra EPOKE nr. 5)

Ekofisk I Cessation project ConocophillipsPtilfjerningsseminar

2008-02 Status of Ekofisk decommissioning Kari_Amundsen
